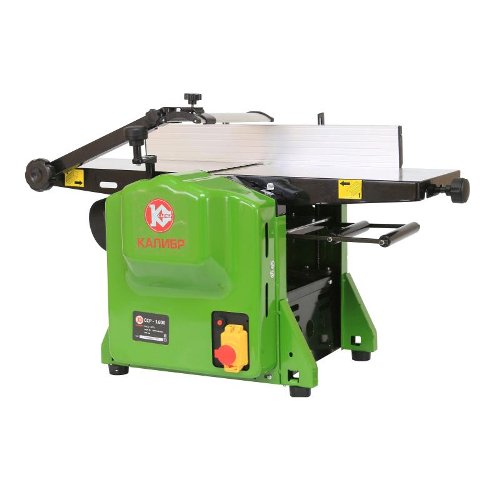

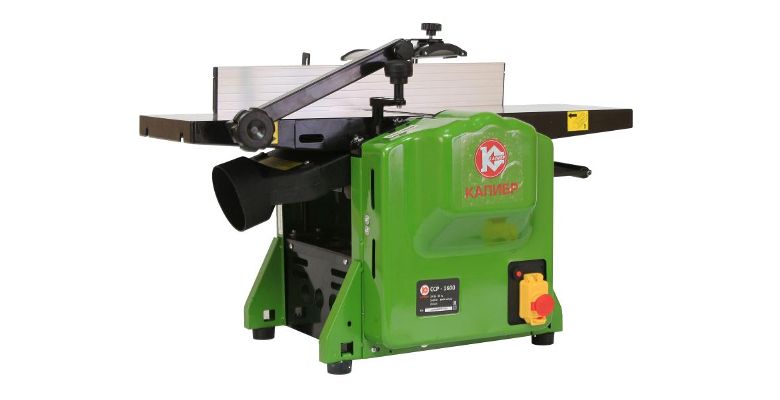

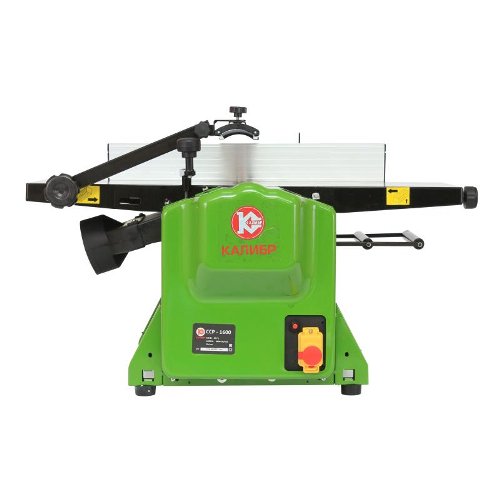

Станок строгально-рейсмусовый КАЛИБР ССР-1600

Строгально-рейсмусовый станок Калибр ССР-1600 предназначен для строгания поверхностей заготовок из  древесины.

Вращательный момент с якоря двигателя передаётся поликлиновым ремнём на строгальный барабан. Два ножа, закреплённые в барабане, являются рабочим инструментом рубанка.

Кроме того, через шестерёнчатый редуктор, цепной передачей вращение передаётся (при рейсмусовании) на валы подачи заготовки, установленные перед и за барабаном. Скорость подачи заготовки при рейсмусовании постоянная – 6 м/мин.

При обработке заготовки на строгальном столе, её подача осуществляется вручную.

Вертикальное перемещение стола рейсмусования осуществляется вручную, вращением рукоятки (рис.1 поз.4) по/против часовой стрелки.

В комплект поставки входит параллельный упор, крепящийся кронштейнами к суппорту задней опоры станка. Упор обеспечивает при строгании вертикальную опору обрабатываемой заготовки. Возможность поворота упора на угол до 45° от вертикального положения, обеспечивает опо-ру заготовок с не перпендикулярными углами.

Установленный в станке коллекторный электродвигатель с двойной изоляцие обеспечивает максимальную электробезопасность при работе от сети переменного тока и избавляет от необходимости применения заземления.Режим работы двигателя – S3, повторно-кратковременный с номинальным периодом времени: работа/перерыв – 20 мин/5 мин. Включение/отключение  двигателя  осуществляется  выключателем, расположенном на передней крышке станка.

Комплектация

• Станок
• Короб и патрубок отвода стружки с крепежом
• Рукоятка вертикального перемещения с сборе
• Рукоятка установки глубины строгания
• Кожух защитный с кронштейном в сборе
• Ножки резиновые с креплением (4 шт.)
• Упор параллельный с кронштейнами крепления
• Наладочный комплект
• Толкатель пластиковый
• Руководство по эксплуатации
• Упаковка
