Шаблон ПТК УШС-3 (005.010.411)

Тип	шаблон
Вес брутто	0.13 кг
Страна происхождения	Россия

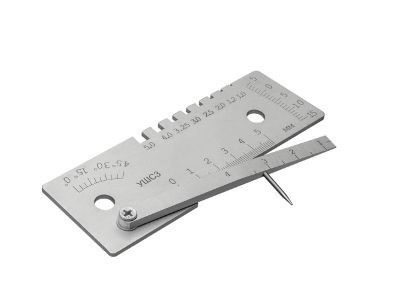

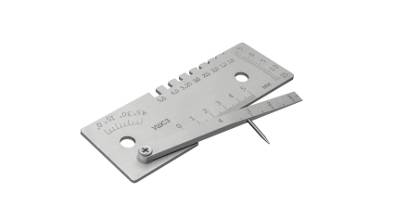

Шаблон сварщика УШС-3

Универсальный шаблон сварщика УШС-3 предназначен для визуально-измерительного контроля стыкуемых деталей, параметров стыкового шва и дефектов.
Крупные шкалы шаблона обеспечивают удобство считывания показаний. Острый наконечник измерительного движка шаблона отлично подходит для измерения вогнутости корня стыкового шва и глубины подрезов, а пазы на основании шаблона позволяют оперативно определить диаметр электродов или сварочной проволоки непосредственно на месте проведения работ.

Технические характеристики:

- Диапазон измерения глубины дефектов (вмятин, забоин), глубины разделки шва до корневого слоя, превышения кромок: 0-15 мм;
-Диапазон измерения высоты усиления шва: 0-5 мм;
- Диапазон измерения величин притупления и ширины шва: 0-50 мм;
- Диапазон измерения величины зазора: 0,5-4 мм;
- Диапазон измерения углов скоса кромок: 0-45 град.;
- Номинальные значения диаметров электродов, измеряемых шаблоном: 1; 1.2; 2; 2.5; 3; 3.25; 4; 5 мм.


Комплектация:

- Универсальный шаблон сварщика УШС-3 - 1 шт;
- Паспорт - 1шт;
- Футляр - 1 шт.
